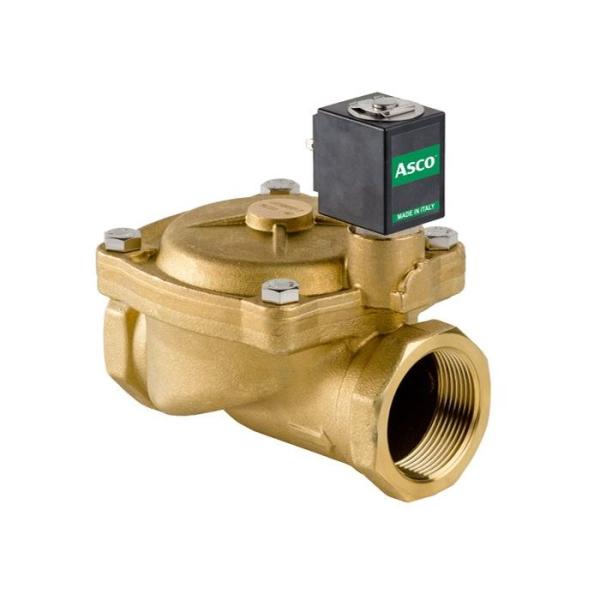

Magnetventiilid L182 (big) Asco

2-tee, 1 1/4"-2", Normaalselt suletud, rõhuvahele 0,5-10 bar

Ainetele (*) Vesi ja õhk

(*) Kontrolli, et materjalid sobivad!

Magnetventiile ei või kasutada ohtlike ainete korral, mis kuuluvad 1. rühma. Seoses sellega ei vaja ventiil CE-märgistust EU-direktiivi 97/23/EY (Surveseadmetedirektiivi) artikkli 3 § 3 järgi.

Tehnilised omadused

Maksimaalne rõhk (PS)

15 bar

Avanemisaeg

300 ms – 1500 ms

Sulgumiseaeg

1000 ms – 2000 ms

Voolava aine temp.

-10… 90 °C (NBR)

0… 130 °C (FPM)

Maksimaalne viskoosus

37 cSt (mm2/s)

VOOLAVA AINEGA KONTAKTIS OLEVAD MATERJALID
Pesa Messing
Membraan ja tihendid NBR või FPM
Siseosad Roostevaba teras ja messing
Hülss Messing
Ankur Roostevaba teras
Lühiskeerd (rõngas) Vask

Mähis

ED-klass

100 %

Materjal

PET (klaaskiud armeeritud)

Isolatsiooniklass

F (155 °C)

Keskkonna temperatuur

-10… 50 °C

Elektriühendus

Pistik DIN 43650 (lai)

Kaitseklass

IP65

Standard pingetele

AC (~)

DC (=)

24V/50 Hz, 110V/50Hz (120V/60Hz),

230V/50Hz (+10 % -15 %)

12, 24V (+10 % -5 %)

(Mud pinged eritellimisel)

1) Saadaval UL -heakskiiduga ja ka kõrgema isolatsioonikaitseklassiga ning suurema temperatuurivahemikuga.

Müük ja info

Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee

Toodete pildid

Tootja koduleht


Lisateave

PDF icon l182_big.pdf

Suurus

Voolamisava

Rõhkude vahele (bar)

Mähise võimsus

Kv

(m3/h)

Mudel

Membraan ja

toimimine

∆p

min.

∆p maksimaalne

AC (VA)

DC

Õhk, inertgaasid

Vedelikud

Tõmbel

Hoidel

G”

(mm)

AC

DC

AC

DC

VA

VA

(W)

1 1/4

30

0,50

10

10

10

10

23

14

9

15

L182B48 – 1 1/4"

L182V48 – 1 1/4"

L182B49 – 1 1/4"

L182V49 – 1 1/4"

NBR

FPM

NBR, käsijuhtimine

FPM, käsijuhtimine

1 1/2

45

27

L182B48 – 1 1/2"

L182V48 – 1 1/2"

L182B49 – 1 1/2"

L182V49 – 1 1/2"

NBR

FPM

NBR, käsijuhtimine

FPM, käsijuhtimine

2

45

34

L182B48 – 2"

L182V48 – 2"

L182B49 – 2"

L182V49 – 2"

NBR

FPM

NBR, käsijuhtimine

FPM, käsijuhtimine

NBR = Nitrile-butylene elastomer FPM = Fluoro-carbon elastomer

Ilma käsijuhtimiseta

Käsi­juhtimisega

D

a

b

c

f

g

l

s

Kaal

(kg)

b

c

Kaal

(kg)

G 1 1/4

113

107

133

81

50

40

52

1,64

130

156

1,82

G 1 1/2

140

110

140

110

60

53

60

2,60

133

163

2,78

G 2

157

115

151

110

72

53

72

3,02

138

174

3,20
