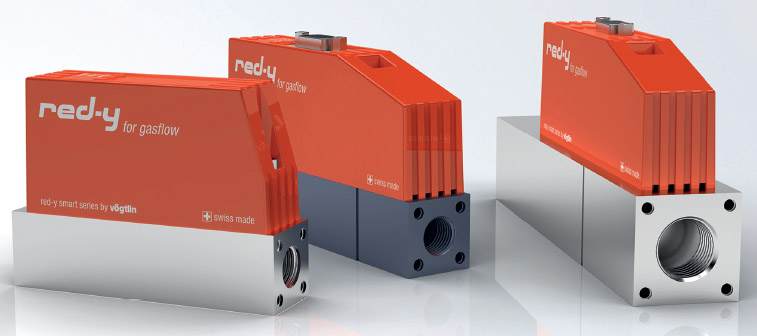

Red-y kulumõõtjad, Vögtlin

Termilised masskulumõõtjad ja -regulaatorid gaasile

  • Täpne mõõtmine ja reguleerimine: standardmudel ± 1 % FS, Hi-Performance mudel ± 0,3 % FS
  • Väljundid: (analoog) 0-20 mA, 4–20 mA, 0–5 V, 1–5 V, 0–10 V või 2–10 V
  • Väljundid: (digitaalne) RS 485 Modbus RTU, Lab View-VIs, Profibus DP
  • Rõhu ja temperatuuri kõikumised ei mõjuta mõõtetulemusi
  • Kalibreerimisel kasutatakse sama gaasi, see taga kõrge täpsuse
  • Suur valik lisatarvikuid: kaablid, pistikud, ühendused jne.
  • Kalibreerimine vastab METAS Standardile (Federal Office of Metrology, Switzerland)
  • Kiire reageerimisaeg
  • Lekkekindel

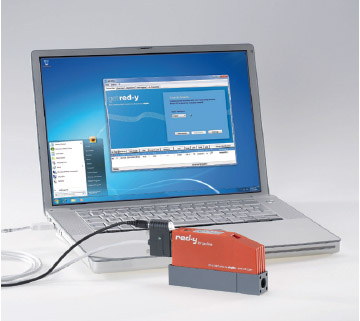

get red-y tarkvara
Tarkvara on tasuta allalaetav:

  • kuvab vooluhulka ja temperatuuri
  • võimaldab muuta seadepunkte
  • valida mõõdetavat gaasi
  • mõõtarvude visualiseerimine
  • lisavõimalusel seadete muutmine
  • datalogging
  • gaaside segamine
  • reguleerimine/kalibreerimine

Analoog & digitaalne: 2 in 1
Kulumõõtja ja regulaator uusima CMOS tehnikaga. Analoog ja digitaalne (Modbus RTU) kommunikatsioon standardvarustuses.

Turvalin ja kiire reguleerimine
Reguleerimiseks kasutatakse lekkekindlat reguleerventiili, voolamisarv all 1x10–6mbar l/s He. Kiire reguleerimine, reageerimisaeg umbes 300 ms mis märgatavalt lühendab reguleerimisaega.

LISAVALIKUD

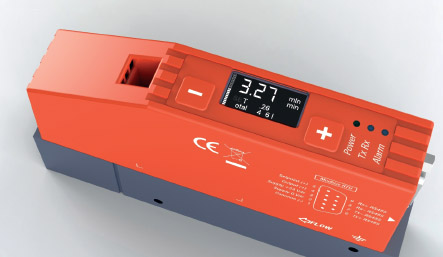

Kohtekraan
Näidik voolamisele, kogulugemile ja mõõteseadmele. Seadepunkti reguleerimine (ainult voolamisele).

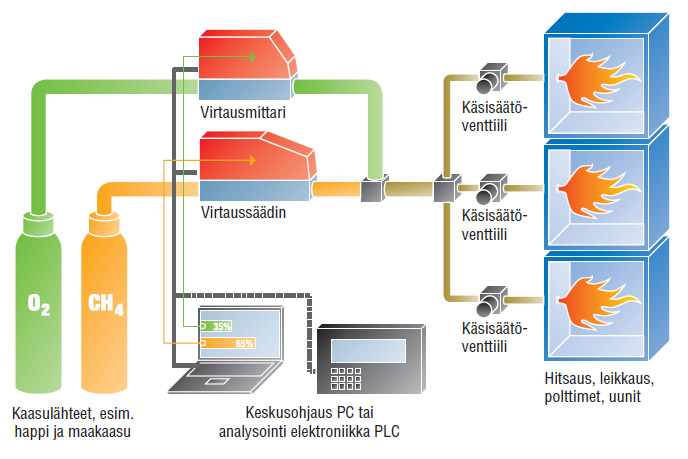

Mitu gaasi
Ühte mõõdikut või regulaatorit saab kasutada kuni 10 gaasi või gaaside segu mõõtmiseks.

Profibus
Instrument on saadav Profibus protokolliga DP-V0 ja DP-V1.

Müük ja info

Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee

Toodete pildid

Tootja koduleht

http://www.voegtlin.com/

Lisateave

PDF icon redy_vogtlin_329-2023_en_infosmart.pdf

VERSIOON

Standard

Täpsus: ± 1.0 % FS*

Võimendus: 1:50

Hi-Performance
Suur täpsus ja võimendus

(saadaval GSM < 200 ln/min /

GSC < 150 ln/min (õhk))

Täpsus: ± 0.3 % FS + ± 0.5 % lugemist*

Võimendus: 1:100

*Lisäviga ± 0.25 % või esineda analoog signaaliga

MÕÕTEPIIRKONNAD

(õhk/vabalt valitav kogu piirkond)

Tüüp Mõõtepiirkonnad (õhk) Ühendus

red-y kulumõõtja GSM

GSM-A alates 0... 25 mln/min kuni 0... 600 mln/min G¼"
GSM-B alates 0... 600 mln/min kuni 0... 6000 mln/min G¼"
GSM-C alates 0... 6 ln/min kuni 0... 60 ln/min G¼"
GSM-D alates 0... 60 ln/min kuni 0... 450 ln/min G½"

red-y vooluhulga regulaator GSC

GSC-A alates 0... 25 mln/min kuni 0... 600 mln/min G¼"
GSC-B alates 0... 600 mln/min kuni 0... 6000 mln/min G¼"
GSC-C alates 0... 6 ln/min kuni 0... 60 ln/min G¼"
GSC-D alates 0... 60 ln/min kuni 0... 450 ln/min G½"

INFO

Gaasidele (õige kalibreering)

Õhk, O2, N2, He, Ar, CO2, H2, CH4, C3H8 (muudele gaasidele ja segudele küsi lisainfot)

Reageerimisaeg

50 ms

Korduvus

± 0.2% FS

Pikaajaline stabiilsus

< 1 % mõõtearvust/aastasi

Kasutuspinge

24 Vdc (18 – 30 Vdc), 15 Vdc, küsi lisa

Voolutarve

Mõõdik: maks. 100mA; Regulaator: maks. 250mA

Rõhkude vahe

0.2 – 11 bar a (GSC ventiilitüübid 4.5 ja 8 maks. 8 bar a)

Temperatuur (ümbritsev)

0 – 50°C

Materjalid

Anodeeritud alumiinium, lisatellimisel lihvitud roostevaba teras

Tihendid

FKM, NBR, lisatellimisel EPDM

Rõhutundlikus

< 0.2% / lugemist (tüüpiline N2)

Temperatuuritundlikus

< 0.025% FS mõõtepiirkonna tüübist / °C

Soojenemisaeg

< 1 sek. lõpliku täpsuseni
