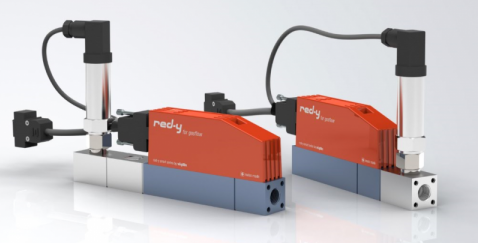

Red-y smart elektrooniline rõhuregulaator integreeritud masskulu mõõtmisega gaasidele

Vögtlin`i digitaalsel rõhuregulaatoril on kolm erinevat funktsiooni. Seda võib kasutada kas rõhuregulaatorina, rõhuregulaatorina masskulu mõõtmisega (flow measurement/ limitation)  või vooluhulgaregulaatorina rõhu mõõtmisega. Selle omadused on ideaalsed mitmesuguste testimisrakenduste jaoks.

RED-Y smart:

Vögtlin'i masskulu regulaatorid ja mõõturid kasutavad CMOS-andurit. Smart Series sisaldab nii analoog- kui ka digitaalsidet ning standardseid RS485 ja Modbus RTU-sid, mistõttu on juhtimispult otse arvutist lihtne juhtida. Kontroller kasutab tihedalt sulguvat juhtventiili, mille lekke väärtus on väiksem kui 1x10-6mbar l / s He. Iga mõõtur kalibreeritakse eraldi rakenduses kasutatud gaasiga. Üks meeter saab kalibreerida kuni 10 erineva gaasiga. Get RED-Y tarkvara on saadaval tasuta.

Tootevideo:

Omadused:

• Täpne mõõtmine ja reguleerimine standardmudelis ± 1% FS (turn down 1:50) või suure täpsusega mudel ± 0,3% FS+ 0,5% lugemisest (turn down 1: 100).
• Väljund: (analoog) 0-20mA, 4-20mA, 0-5V, 1-5V, 0-10V või 2-10 V
• Väljund: (digitaalne) RS485 Modbus RTU, Lab View-Vls, Profibus DP-V0, DP-V1
• Rõhu ja temperatuuri kõikumised ei mõjuta mõõtmist tänu CMOS andurile
• Kalibraatoris kasutatakse õiget gaasi
• Suur valik lisatarvikuid: VCR vaakumühendused, kaablid, klambrid, kaablite filtrid jne.
• Kalibreerimist saab jälgida METAS Standardile (Šveitsi metroloogia föderatsioon)
• Kiire reageerimisaeg (kontrolleriga 150 ms ja meeter 50 ms)
• Lekkekindel (lekkekiirus alla 1x10-6mbar l / s)
• vajadusel 3D mudel on ka saadaval
• Šveitsi kvaliteet ja toote 3-aastane garantii

Get red-y software available for free

View flow and temperature
Change setpoint
Select the gas to be measured
Visualization of measured values
Move the measurement range
Optional: Data logging, gas mixing, adjustment / calibration
