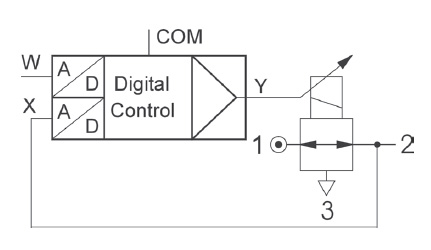

Eriomadus SentronicD ventiilidel on Das-programm PC arvutitele tagasiside signaali töötlemisel. Lisaks on võimalik ventiilide diagnostika, parameetrite asetus ja haldamine. Väljundrõhu saab kuvada näidikul ja seada klaviatuuri abil.
|
Ainetele |
Õhk või inertgaasid, filtreeritud 50 µm, ilma kondensita, määrdega või kuivad |
|
Ühendused |
G 1/8 – G 1/4 – G 3/8, vaata tabelit |
|
Voolava aine temperatuur |
0 °C… +60 °C |
|
Keskkonna temperatuur |
0 °C… +50 °C |
|
Juhtsignaal |
0… 10V (100 kΩ) 0… 20 mA / 4… 20 mA (250 Ω) |
|
Hüsterees |
< 1 % piirkonnast |
|
Lineaarsus |
< 0,5 % piirkonnast |
|
Sagedus |
< 0,5 % piirkonnast |
|
Minim juhtarv |
100 mV (0,2 mA / 4.2 mA), katkestamine |
|
Minim väljundrõhk |
1 % piirkonnast |
EHITUS
Otsetoimeline ventiil
Pesa material Alumiinium
Siseosad POM
Tihendid NBR ja FPM
Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee
00249sentronicd.pdf Elektrilised näitajad
|
Voolamisava DN (mm) |
Kasutuspinge* |
Maks. võimsus (W) |
Maks. vool (mA) |
Isolatsiooniklass |
Kaitseklass |
Elektriühendus |
|
4 8 |
24 V = +/-10 % |
21 40 |
850 1650 |
H |
IP 65 |
5-klemmiga M12 pistik |
* Maks. kõikumine 10 %
|
Ø Ühendusel |
Ø Voolamisaval DN (mm) |
Voolamistegur |
|
|
Kv (Nm³/h) |
6 bar (Nl/min) |
||
|
G 1/8 G 1/4 |
4 |
0,25 |
470 |
|
G 1/4 G 3/8 |
8 |
0,7 |
1300 |
Testitud ISO 8778 järgi: temperatuur 20 °C, suhteline sisendrõhk: 6 bar, suhteline väljundrõhk: 5 bar
