Ühenduse Ø |
Ø Voolamisava DN (mm) |
Voolamistegur |
|
|
Kv (Nm3/h) |
6 bar (l/min - ANR) |
||
|
G 1/8 G 1/4 G 1/2 G 1 |
3 6 12 20 |
0,18 0,60 1,20 4,80 |
210 700 1400 5600 |
Eriomaduseks võib lugeda DaS-programmi arvutile tagasiside jälgimiseks. Võimalus teostada ventiilide diagnostikat, muuta parameetreid ja hooldada.
|
Ainetele |
Õhk või inertgaasid, filtreeritud 50 µm, ilma kondensaadita, määritud või kuivad |
|
Ühendused |
G 1/4 – G 1/2" – 1" |
|
Voolava aine temperatuur |
0 °C… +60 °C |
|
Keskkonna temperatuur |
0 °C… +60 °C |
|
Juhtsignaal |
0… 10V (100 kΩ) 0… 20 mA / 4… 20 mA (250 Ω) |
|
Hüsterees |
0,5 % piirkonnast |
|
Lineaarsus |
± 0,5 % piirkonnast |
|
Sagedus |
± 0,5 % piirkonnast |
Kaitseklass II 2D Ex tDA21 IP65 T135 ºC, ruumid 21
II 3G Ex nA II T4, ruumid 2
Sertifikaat IBExU07ATEX1173
EHITUS

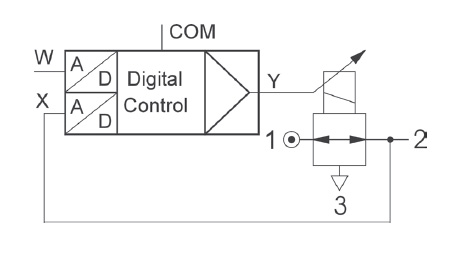

Otsetoimeline ventiil
Korpus vaata tabelit
Siseosad Roostevaba teras ja messing
Tihendid FPM ja NBR
Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee
01432sentronicplus.pdf |
Voolamisava (mm) |
Kasutuspinge |
Maks. võimsus (W) |
Maks. vool (mA) |
Isolatsiooniklass |
Kaitseklass |
Elektriline ühendus |
|
3 6 12 20 |
24 V = +/-10 % |
12 24 34 44 |
500 1000 1400 1800 |
F |
IP65 |
5-klemmiga M12-pistik |
|
Ühenduse Ø |
Ø Voolamisava DN (mm) |
Voolamistegur |
|
|
Kv (Nm3/h) |
6 bar (l/min - ANR) |
||
|
G 1/8 G 1/4 G 1/2 G 1 |
3 6 12 20 |
0,18 0,60 1,20 4,80 |
210 700 1400 5600 |
