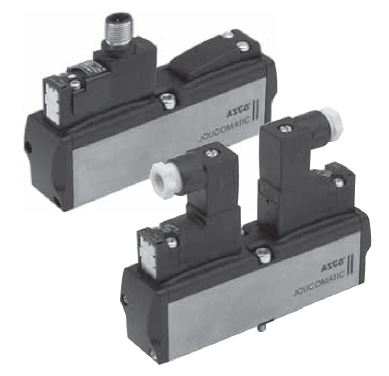

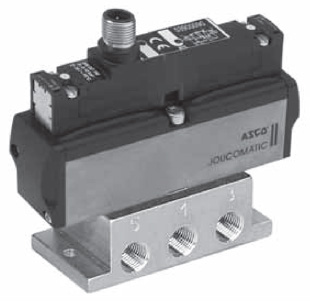

Elektriga ja õhuga juhitav magnetventiil 539 ASCO

ISO 01 (26mm), ISO15407-1 (VDMA 24563), plaat paigaldus

Integreeritud M12-ühendus, 2x 3/2 - 5/2 - 5/3

Ainetele

Õhk või inertgaas, filtreeritud, määritud või kuiv

Rõhk

1… 10 bar (sise rõhuga)

-0,950… +10 bar (välise rõhuga)

Temperatuurile

-10 °C… +60 °C

Vooluhulk (Qv 6 bar-i)

1150 l/min (ANR)

ISO 6358 vastav c = 4,40 x 10 – 8 m3/s.Pa (sonic conductance)

b = 0,28 (absolute static pressure)

Üksikuna või kokku ühendatavatena

EHITUS
Korpus Alumiinium
Kate PAA (polyarylamide)
Siseosad POM (polyacetal) ja alumiinium
Tihendid NBR (nitrile)

Pilootjuhtimine
Magnetventiil 3/2 NC, seeria 302, paigaldus
CNOMO E06.36.120N (15 x 15)

Elektrilised näitajad

seeria 302

Pinge

Kulutus

Isolatsiooniklass

Kaitseklass

Elektriline ühendus

24V =

1,15 W

F

IP 67

CNOMO E03.62.520N

M12

Müük ja info

Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee

Toodete pildid

Tootja koduleht


CNOMO piloot, suurus 15, 2x 3/2 - 5/2 - 5/3

Ainele

Õhk või inertgaasid, filtreeritud, määritud või kuiv

Rõhk

1… 10 bar (sisemise rõhuga)

-0,950… +10 bar (välise rõhuga)

Temperatuurile

-10 °C… +60 °C

Vooluhulk (Qv 6 bar-i)

1150 l/min (ANR)

ISO 6358 vastav c = 4,40 x 10 – 8 m3/s.Pa (sonic conductance)

b = 0,28 (absolute static pressure)

Üksik või liidetav paigaldus

EHITUS
Korpus Alumiinium
Kate PAA (polyarylamide)
Siseosad POM (polyacetal) ja alumiinium
Tihendid NBR (nitrile)

Pilootjuhtimine
Magnetventiil 3/2 NC, seeria 302, paigaldus CNOMO E06.36.120N (15 x 15)

Elektrilised näitajad

Pingetele

Kulutus

Isolatsiooniklass

Kaitseklass

Elektriline ühendus

~

=

~

=

24V , 115V

12V, 24V

1,2 VA

1,1 W

F

IP65

Suurus 15

keeratav 90° ulatuses

230V

24V

1,6 VA

1,5 W

24V

1,15 W

F

IP67

M12 -ühendus + LED ja kaitse
