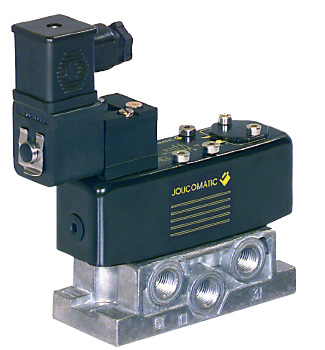

Plunserventiilid 541/PH ASCO
Elektriga või õhuga juhitav, 5/2-5/3, ISO 5599/01 - suurus 1
|
Voolavatele ainetele |
Õhk või inertgaasid, filtreeritud, määritud või kuivad |
|
Rõhk |
+3…+10 bar (sisese juhtrõhu etteandega) +3…+12 bar (192-seeria juhtventiiliga) -0.950…+12 bar (välise juhtrõhuga) |
|
Juhtrõhk |
Vaata valikutabelit |
|
Temperatuurile |
-10°C…+60°C |
|
Vooluhulk (Qv 6 bar-i) |
1400 l/min (ANR) |
|
Voolutegurid |
|
|
ISO 6358 vastav: |
c = 5.8 x 10-8 m3/s. Pa (sonic conductance) b = 0.28 (absolute static pressure) |
|
NF E29312 vastav: |
Kv = 20 (l/min) |
|
Reageerimisaeg |
Vaata valikutabelit |
|
Tööiga |
30 milj. tsüklit (normaalsetes tingimustes) |
|
Korpus |
ISO 5599/01 – suurus 1 |
|
Ühendus |
Plaat G1/4-G3/8 |
|
Plaadid |
Eriline ISO/AFNOR NF E49085 |
|
Ühendatavad plaadid |
ISO/VDMA 24345 |
KONSTRUKTSIOON
Värvitud teraskorpus
Juhtimine ja tagastus Acetal (POM)
Tihendid Nitrile (NBR) ja polyurethane (PUR)
Siseosad Acetal (POM) ja kergmetall
Mitu juhtimisvõimalust, lai tihendivalik.
Saadaval testriga plunseri asendi määramiseks.
Müük ja info
Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee
Toodete pildid
Tootja koduleht
Lisateave
00303_541_542_543.pdf
Juhtventiilid
|
Juhtimine |
Pinge |
Voolutarve |
Isolatsiooniklass |
Kaitseklass |
Elektriline ühendus |
||
|
tõmbel |
hoidel |
||||||
|
Seeria 189 |
~ |
24V – 115V – 230V – 50 Hz |
6 VA |
3,5 VA (2,5W) |
F |
IP 65 |
Pistik, keeratav x 180° CM8 (Pg9P) |
|
= |
24V |
2,5 W |
|||||
|
Seeria 190 |
~ |
24V – 48V – 115V – 230V – 50 Hz |
9 VA |
4 VA (3W) |
|||
|
= |
12V – 24V – 48V – 110V |
3 W |
Pistik ISO 4400 Keeratav x 90° – CM10 (Pg11P) |
||||
Magnetventiil 190 on kahepingeline (24V ~, 12V =) (48V ~, 24V =) (115V ~, 48V =) (230V ~, 110V =)
