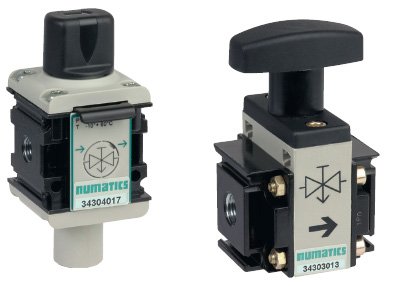

EHITUS
• Metallkorpus
• Nitrile-tihendid (NBR)
• Sulgemine- või avamine keerates ¼ pööret juhthooba
• Paigaldatakse enne suruõhuseadet
• Õhu liikumise suund tähistatud noolega
• G 1/4 toruöhendus alapoolel (eemaldatav)
Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee
00272_kasiohj32sulkuv.pdf |
Ühendus |
Moodulseeria |
Voolamine (1 – 2) |
Tühjendus |
Maks. rõhk (bar) |
Tühjendusaeg |
Mudel |
|
G |
l/min |
l/min |
sek. |
|||
|
1/4 |
107 |
täysaukko |
560 |
16 |
6 |
34304018 |
|
3/8 1/2 |
112 |
200 |
16 |
53 |
34303053 34303054 |
|
|
3/4 |
160 |
650 |
17,5 |
28 |
34307001 34307002 34307003 34307004 |
|
|
1 |
||||||
|
1 1/4 |
||||||
|
1 1/2 |

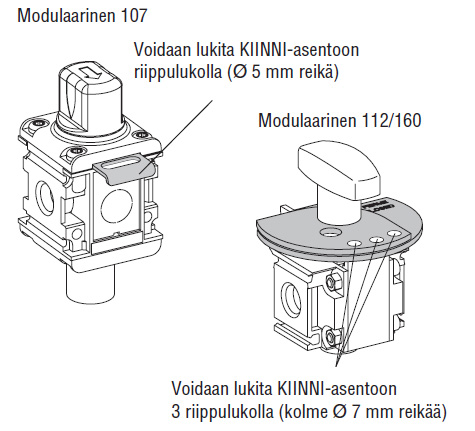

Lukustatav sulgventiil (ripplukuga)
Lisatarvikud
• Paigalduskomplekt suruõhuseadmele, kood 343 04 001 (seeria 107) – kood 343 03 001 (seeria 112)
• G 1/4 pronkssummuti, kood 346 00 002
• G 1/4 plastik summuti, kood 346 00 407
