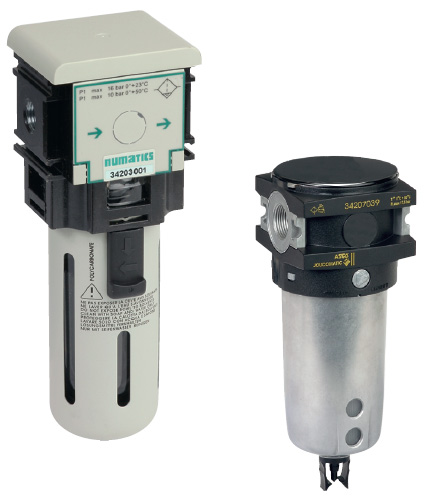

Filter NUMATICS
Seeriad 105, 107, 112 ja 160, mõõdud 1/8" - 1 1/2"

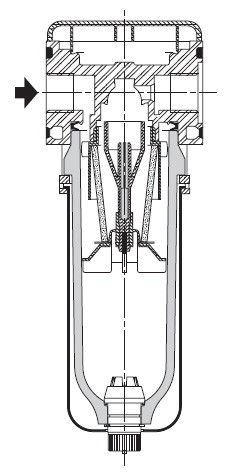

OMADUSED JA EHITUS
Moodulseeria 105
- Filtreerimisaste: 25 μm ja 5 μm
- Filterelement polüetüleen (PE)
- Klaaskiud armeeringuga polüamiid korpus (PA)
- Polükarbonaat anum (PC), UVkaitsega
- Kondensaatvee tühjendus: poolautomaatne (rõhk min. 1,2 bar) või manuaalne (lisana)
Moodulseeriad 107- ja 112
- Filtreerimisaste: 25 μm ja 5 μm (10 μm ja 50 μm tellimisel)
- Filterelement polüethüleen (PE)
- Värvitud Zamak korpus
- Polükarbonaatanum (PC), UVkaitsega, anumakaitsega või ilma
- Anuma kaitse turvaluku kondensaadi kontrollaknaga
- Lisatellimisel matallanum (seeria 112)
- Lisatellimisel polüamiidanum
- Kondensaatvee tühjendus: poolautomaatne (rõhk min. 1.2 bar) või (automaatne torustikku tühjendamine vajalik rõhk 2 – 10 bar või manuaalne lisatellimisel)
Moodulseeria 160
- Filtreerimisaste: 30 μm ja 5 μm
- Filterelement: paagutatud plastik
- Alumiinium korpus
- Metallanum polüpropüleen kondensaaditaseme kontrollklaasiga
- Kondensaatvee tühjendus: torustikku poolautomaatne või automaatne (rõhk 2 – 12 bar) või manuaalne (lisatellimisel)
PAIGALDUS JA HOOLDUS
- Seadmed pagaldatakse horisontaalselt, anumad allapoole
- Õhu voolamise suund on märgitud noolega ja ”IN” – ”OUT” märkidega
- Kasuta aluselist lahust (seebivesi) polükarbonaat anumate ja kontrollklaaside puhastamiseks
Müük ja info
Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee
Toodete pildid
Tootja koduleht
Lisateave
00262_suodatin.pdf
|
Suurus |
Moodulseeria |
Anuma kogumaht |
Maks. kondensaadi kogus (filter) |
Filtreerimisaste |
Vooluhulk (ANR) |
Mudel Poolautomaatne tühjendus |
|
(cm3) |
(cm3) |
(μm) |
(l/min) |
|||
|
polükarbonaatanum kaitsega |
||||||
|
1/4 |
107 |
50 |
12 |
25 |
1950 |
34204012 |
|
3/8 1/2 |
112 112 |
114 114 |
40 40 |
25 25 |
2400 3100 |
34203002 34203003 |
|
metallanum kondensaaditaseme kontrolliga |
||||||
|
3/4 1 1 1/4 1 1/2 |
160 160 160 160 |
500 500 500 500 |
130 130 130 130 |
30 30 30 30 |
10400 11400 11400 11400 |
34207001 34207002 34207003 34207004 |
|
Mõõtmed |
||||
|
34204012 |
160 |
42 |
42 |
25 |
|
34203002 34203003 |
187 187 |
55 55 |
66 66 |
30 30 |
|
34207001 34207002 34207003 34207004 |
333 333 333 333 |
90 90 90 90 |
90 90 90 90 |
40 40 40 40 |
