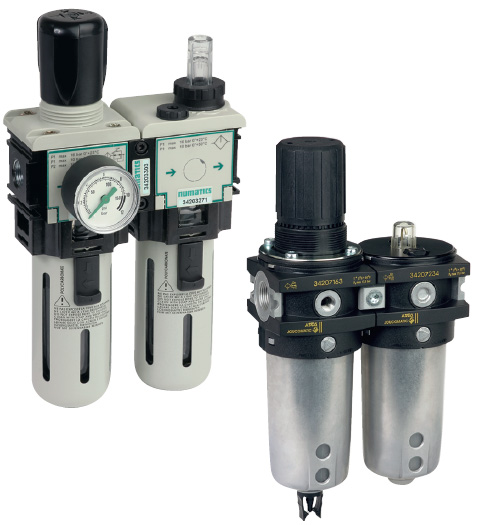

Filter, regulaator + määrdeseade NUMATICS
Seeriad 105, 107, 112 ja 160, suurus 1/8" - 1 1/2"
|
Voolavale ainele |
Suruõhk või inertgaas |
|||
|
Seeria |
Modulaarne |
|||
|
105 |
107 |
112 |
160 |
|
|
Ühendus |
G 1/8 – G 1/4 |
G 1/8 – G 1/4 |
G 1/4 – G 1/2 |
G 3/4 – G 1 1/2 |
|
Maks. sisendrõhk (bar) 23°C 50°C |
12 10 |
16 10 |
16 10 |
16 12,5 |
|
Reguleeritavus (bar) |
0,5 – 8 |
0,5 – 10 |
0,5 – 10 |
0,5 – 12 |
|
Ümbritsev temperatuur (°C) |
0 °C… +50 °C |
|||
|
Maks. vooluhulk (Qv 6.3 bar) |
Vaata tabelit |
|||
|
Regulaator |
Isetoimiv |
|||
|
Määrimisseade |
Selektiivne udustamine |
|||
SEERIATE OMADUSED JA EHITUS
Plokkehitus 105-seeria
- Hoiab ruumi kokku ligi 30 % võrreldes eraldi asetsevate seadmetega
- Filtreerimistase 25 μm (5 μm, eritellimisel)
- Poolautomaatne tühjendus (min. toimimisrõhk 1.2 bar)
- Regulaator pööratava membraaniga, (eriti väike hüsterees)
- Määrimisseadme õlinäit rõhuta; kruviregulaator
- Integreeritud ümbersuunamismoodul
Modulaarsed 107 ja 112 -seeriad
- Filtreerimistase 25 μm (5,10 ja 50 μm, küsi infot)
- Poolautomaatne tühjendus (min. toimimisrõhk 1.2 bar) või automaatne (rõhkude vahe 2 – 10 bar) või manuaalne
- Regulaator pööratava membraaniga (eriti väike hüsterees)
- Määrdeseadme õlinäit surveta; täitmine rõhuga küsi lisainfot (seeria 107)
- Määrdeseadme õlinäit rõhuta/rõhuga (seeria 112)
Modulaarne 160 seeria
- Filtreerimistase 30 μm (5 μm, küsi infot)
- Poolautomaatne või automaatne tühjendus (või manuaalne, küsi infot)
- Membraanregulaator
- Määrimisseadme õlitäitmine surveta/survega
- Metallanumaga
PAIGALDUS JA HOOLDUS
- Seade paigaldatakse horisontaalselt ja anum allapoole
- Õhu liikumise suund on märgitud noolega ja ”IN” – ”OUT” – märkidega
- Soovitatav õli: ilma puhastus ja agresiivsete aineteta, viskoosus VG32 (ISO 3448)
- Puhastamiseks kasuta seebivett või mitte lahusteid sisaldavaid puhastusaineid
Müük ja info
Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee
Toodete pildid
Tootja koduleht
Lisateave
00261_suodsaadinvoitelu.pdf
|
Mõõt |
Modulaarne seeria |
Anuma maht |
Maks. kondensaadi maht (filter) |
Maks. õlimaht |
Vooluhulk (ANR) |
Mudel Poolautomaatne tühjendus |
Hind KM-ta |
|
(cm3) |
(cm3) |
(cm3) |
|||||
|
1/8 1/4 |
105 105 |
28 28 |
10 10 |
23 23 |
400 550 |
34225183 34225184 |
91,- 85,- |
|
1/8 1/4 |
107 107 |
50 50 |
12 12 |
30 30 |
700 1500 |
34204131 34204132 |
110,- 106,- |
|
3/8 1/2 |
112 112 |
114 114 |
40 40 |
73 73 |
3000 3900 |
34203291 34203292 |
136,- 145,- |
|
3/4 1 1 1/4 1 1/2 |
160 160 160 160 |
520 520 520 520 |
130 130 130 130 |
500 500 500 500 |
8600 14650 14650 14650 |
34207313 34207314 34207315 34207316 |
309,- 325,- 506,- 488,- |
|

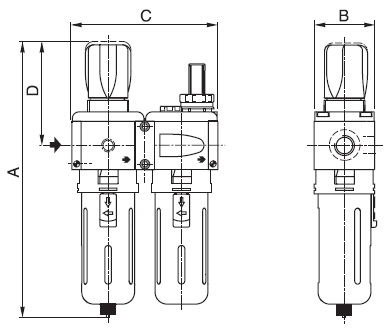

Mõõtmed |
||||
|
34225183 34225184 |
172 172 |
41 41 |
84 84 |
69 69 |
|
34204131 34204132 |
213 213 |
42 42 |
84 84 |
79 79 |
|
34203291 34203292 |
250 250 |
55 55 |
132 132 |
94,5 94,5 |
|
34207313 34207314 34207315 34207316 |
345 345 345 345 |
90 90 90 90 |
180 180 180 180 |
133 133 133 133 |
