Filter/rõhuregulaator ASCO

Plahvatuskaitstud, AISI 316L, -40..+80°C

II 2G/D c IIC T100 °C (T5) (ZONE 1–21)

EN13643-1 ja EN13643-5

Omadused

  • Sobib kasutamiseks keemiliselt söövitatavasse tingimustesse
  • AISI 316L filter/regulaator on mõeldud kasutamiseks plahvatusohtlikesse tingimustesse (gaasid, aurud ja/või tolm) ATEX-direktiivi 94/9/EC kohaselt
  • Kõik metallosad AISI 316L (ASTM A 351/NACE MR 01.75)
  • Sisseehitatud ülerõhu piiraja
  • Filtreerimine tsentrifugaaljõuga, 5 või 25 μm filterelement
  • Lai kasutustemperatuuri diapasoon –40… +80 °C
  • Suur mahuti ruumala

Voolavatele ainetele (*)

Suruõhk, neutraalsed ja happelised gaasid

Ühendus

1/4 NPT ja 1/2 NPT (eriühendused tellimisel)

Maks. sisendrõhk

20 bar

Reguleerimisdiapasoon

0,5–10 bar [1 bar = 100 kPa]

Hüsterees

< 0,2 bar

Filterelement

25 & 5 µm

Temperatuur (TS)

-40… 80 °C

Maks. vooluhulk (Qv at 6.3 bar)

vaata tabelit

Ehitus
Korpus AISI 316L SS
Anum AISI 316L SS
Filtri osad AISI 316L SS
Kile Tugevdatud FPM & FPM O-rõngas
Kondenssvesi Manuaalne ühjendamine
Rõhureguleerimiskruvi Kuuskankruvi lukustusmutriga

Müük ja info

Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee

Ex

Toodete pildid

Tootja koduleht


Lisateave

PDF icon 80435_suodsaadinaisi316.pdf

Mõõt

Anuma

maht

Filter

Reguleerimise

diapasoon

Maks. voolutegur

6.3 bar rõhul ja ∆p 1 bar

Mõõdiku ühendus

NPT

Mudel

Ilma

manomeetrita

NPT

(cl)

(μm)

(bar)

l/min (ANR)

dm3/s (ANR)

25 μm FILTER 0,5 – 10 bar

1/4

1/2

98

98

25

25

0,5 – 10

0,5 – 10

2450 (1)

4430 (2)

41

74

1/4

1/4

342A8401

342A8403

5 μm FILTER 0,5 – 10 bar

1/4

1/2

98

98

5

5

0,5 – 10

0,5 – 10

2380 (3)

3920 (4)

40

65

1/4

1/4

342A8405

342A8407

(1) KV = 2,27 [m3/h], 37,88 [l/min]   (3) KV = 2,21 [m3/h], 36,80 [l/min]
(2) KV = 4,11 [m3/h], 68,50 [l/min]   (4) KV = 3,63 [m3/h], 60,62 [l/min]

Saab tellida:

  • Happekindla manomeetriga
  • Automaatse kondensaadi eemaldajaga

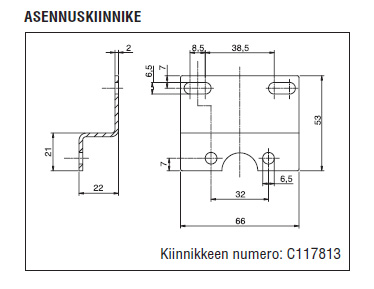

  • Paigalduselementidega
  • Madalale temperatuurile –50 °C
