Filter/rõhuregulaator NUMATICS

Seeriad 105, 107, 112 ja 160, mõõdud 1/8" - 1 1/2"

Voolavale ainele	Suruõhk või inertgaasid
Seeria	Modulaarne
Seeria	105	107	112	160
Ühendus	G 1/8 – G 1/4	G 1/8 – G 1/4	G 1/4 – G 1/2	G 3/4 – G 1 1/2
Maks. sisendrõhk (bar) 23°C 50°C	12 10	16 10	16 10	17,5 12
Reguleerimisulatus (bar)	0,5 – 8	0,5 – 10	0,5 – 10	0,5 – 16
Reguleerimisulatus (bar)	Eritellimisel ka muude näitajatega
Hüsterees (bar)	0,35	0,3	0,2	0,4
Ümbritsev temperatuur (°C)	0 °C… +50 °C
Maks. vooluhulk (Qv 6.3 bar)	Vaata tabelit
Rõhuregulaator	Isetäituv

SEERIATE OMADUSED JA EHITUS

Modulaarne 105-seeria

Filtreerimistase: 25 μm (5 μm eritellimisel)
Poolautomaatne tühjendus (toimimisrõhk min. 1.2 bar)
Regulaator pöörleva membraaniga (eriti väike hüsterees)

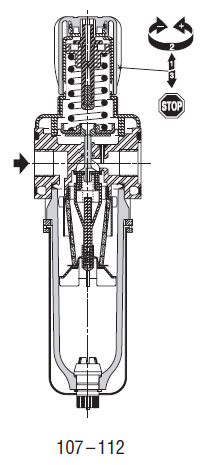

Modulaarsed 107- ja 112-seeriad

Filtreerimistase: 25 μm või (5 μm, 10 μm ja 50 μm eritellimisel)
Poolautomaatne tühjendus (toimimisrõhk min. 1.2 bar) või automaatne tühjendus (2 – 10 bar) või manuaalne
112-seeriale saab paigaldada metallanuma
Regulaator pööratava membraaniga (eriti väike hüsterees)

Modulaarne 160-seeria

Filtreerimistase: 30 μm (või 5 μm eritellimisel)
Poolautomaatne (automaatse ja manuaalse tühjendamisega eritellimisel)
Membraaniga regulaator

PAIGALDUS-HOOLDUS

Paigaldatakse horisontaalselt anum allapoole.
Õhu liikumise suund on märgitud noolega ja ”IN” – ”OUT” -kirjaga.
Kasuta puhastamiseks seebivett ilma lahusteid sisalvaid pesuaineid polükarbonaatanumate ja kontrollanumate puhastamiseks

Müük ja info

Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee

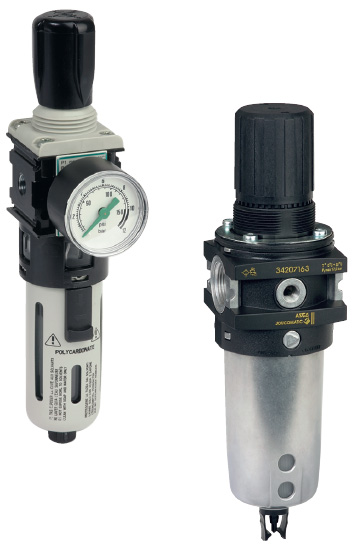

Toodete pildid

Tootja koduleht

http://www.asconumatics.eu

Lisateave

00266_yhd_suodatinsaadin.pdf

Mõõt

Modulaarne seeria

Anuma

kogumaht

Maks. kondensaati (filter)

Vooluhulk (ANR)
6 bar rõhul

Mudel

Poolautomaatne

tühjendus

Hind
KM-ta

(cm3)

(l/min)

1/8

1/4

105

550

650

34225203

34225204

51,-

1/8

1/4

107

700

1500

34204049

34204050

69,-

63,-

3/8

1/2

112

114

3000

3900

34203087

34203088

79,-

84,-

3/4

1 1/4

1 1/2

160

520

130

13200

19000

34207165

34207166

34207167

34207168

185,-

198,-

374,-

356,-

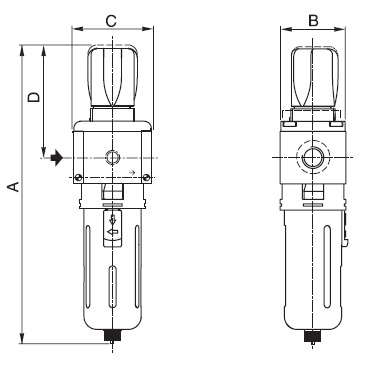

Mõõtmed
