TOIMIMINE
Euroopa masinadirektiiv näeb ette hädapidurdus/pehmekäivitus ventiilide paigaldamise pneumaatika süsteemidesse.
• Hädapidurdus ventiil tühjendab süsteemi ilma vooluhulga piiramiseta
• Pehmekäivitus täidab süsteemi kindlaks määratud vooluhulgaga
• Automaatne käivitus piirab vooluhulka kuni 60 – 70 % rõhust on saavutatud, millele järgneb normaalne toimimine.
• Elekter-õhk juhtimisega käivitusseade tõstab rõhku aeglaselt.
|
Moodulid |
||||
|
107 |
112 |
160 |
||
|
Voolavad ained |
Filtreeritud õhk või inertgaasid, määritud või kuivad |
|||
|
Kasutusrõhk (bar) |
2,5 – 10 |
3 – 10 |
0,5 – 16 |
|
|
Keskkonna temperatuur (°C) |
0 °C… +50 °C |
|||
|
Korpus |
Metall |
|||
|
Standardpinged |
DC (=) |
24V - 48V |
||
|
AC (~) |
24V - 48V - 115V - 230V / 50Hz |
|||
Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee
00276_pehmeakaynn.pdf Juhtmagnetventiili ehitus
|
190-seeria |
192-seeria |
|
|
Pesa |
Täidetud 6/6 Polyamiid (PA) |
Täidetud Polyarylamiid (PAM) |
|
Tihendid |
Nitrile (NBR) |
Nitrile (NBR) ja polyuretaan (PUR) |
|
Elektriseadme standard |
NF C 79300 |
NF C 79300 |
|
Mähis |
Valatud monoliitne |
|
|
Väljundühendused |
M5 (+tühjendamise kaitse) |
G 1/8 (+tühjendamise kaitse) |
|
Ühendus |
ISO 4400 |
|
|
Kaitseklass |
IP65 |
|
Seadme survestus ja tühjenduskõverad

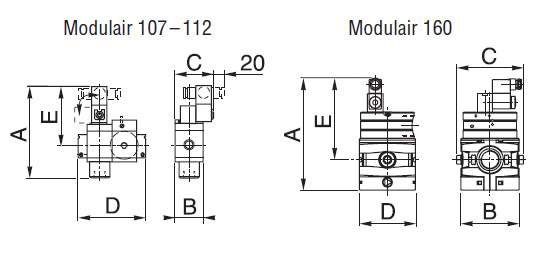

Elekter-õhk juhitud pehmekäivitusega (112-seeria)
|
Ühendus |
Moodulseeria |
Vooluhulk (ANR) 6 bar rõhul |
Mudel |
+ juhtventiil |
Mudel |
~ |
= |
(M) |
|
G |
l/min |
qty |
VA |
W |
||||
|
hädapidurdusventiil 3/2 NC + pehmekäivitusseade 2/2 NC automaatne |
||||||||
|
1/4 3/8 1/2 |
107 112 112 |
1000 2700 2700 |
34394006 34393108 34393109 |
+ 1x |
19000017 (1) |
4 |
3 |
▼ |
|
hädapidurdusventiil 3/2 NC + pehmekäivitusseade 2/2 NC elekter-õhk juhitud |
||||||||
|
1/2 |
112 |
2700 |
34393112 |
+ 2x |
19000017 (1) |
4 |
3 |
▼ |
|
hädapidurdusventiil 3/2 NC |
||||||||
|
1/4 3/8 1/2 |
107 112 112 |
1000 2700 2700 |
34394002 34393102 34393103 |
+ 1x + 1x |
19000017 (1) 19200009 (1) |
4 6 |
3 5 |
▼ ▼ |
|
hädapidurdusventiil 3/2 NC õhkjuhtimisega + pehmekäivitusseade 2/2 NC automaatne |
||||||||
|
3/4 1 1 1/4 1 1/2 |
160 160 160 160 |
10500 12000 12000 12000 |
34307006 34307007 34307008 34307009 |
– |
– |
– |
– |
|
|
hädapidurdusventiil 3/2 NC elekter-õhk juhtimisega + pehmekäivitusseade 2/2 NC automaatne |
||||||||
|
3/4 1 1 1/4 1 1/2 |
160 160 160 160 |
10500 12000 12000 12000 |
34397006 34397007 34397008 34397009 |
+ 1x |
19200009 (1) |
6 |
5 |
▼ |
(2) Seade (hädapidurdusventiil + pehmekäivitus) ja juhtmagnetventiil (+) tellitakse eraldi. Magneetventiilid ei ole eelpaigaldatudseadmesse.
M) käsijuhtimine X: õhk : impulss. Ära kasuta lukustuvat käsijuhtimist
Tähelepanu! Neid tooteid saab juhtida suruõhuga ning lisaks vajatakse äärikut (G1/8) kood 881 26 401
