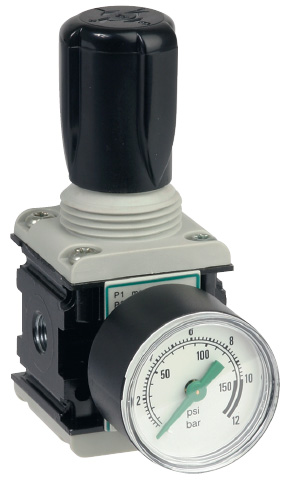

Rõhuregulaator NUMATICS

Seeria mini, 105, 107, 112 ja 160, suurus 1/8" - 1 1/2"

Voolavale ainele

Suruõhk või inertgaasid (vesi või hapnik, tuleb täpsustada)

Seeria

Modulaarne

Mini

105

107

112

160

Ühendus

G 1/8 – 1/4

G 1/8 – G 1/4

G 1/8 – G 1/4

G 1/4 – G 1/2

G 3/4 – G 1 1/2

Ümbritsev temperatuur (°C)

-10 °C… +60 °C

0 °C… +50 °C

-10 °C… +60 °C

-10 °C… +60 °C

-10 °C… +60 °C

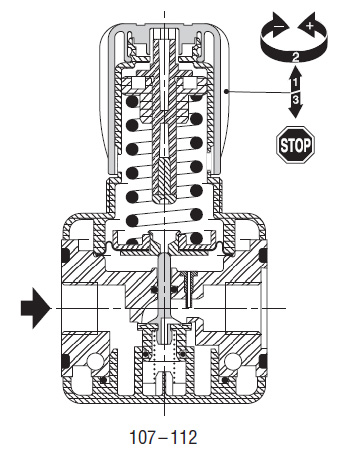

OMADUSED JA EHITUS
Modulaarne 105 seeria / mini

  • Regulaator pöörleva membraaniga (eriti väike hüsterees)
  • NBR tihendid
  • Klaaskiud tugevdatud polüamiid korpus (PA)
  • Lukustatav ”tõmba-pööra-vajuta” -rõhureguleerimise nupp

Modulaarsed 107 ja 112 seeria

  • Regulaator pöörleva membraaniga (eriti väike hüsterees)
  • NBR tihendid
  • Värvitud Zamak-korpus
  • Lukustatav ”tõmba-pööra-vajuta” -rõhureguleerimise nupp

Modulaarne 160 seeria

  • Membraanregulaator
  • NBR tihendid
  • Alumiinim korpus
  • Lukustatav ”tõmba-pööra-vajuta” -rõhureguleerimise nupp

PAIGALDUS

  • Paigaldusasend vabalt valitav
  • Paneelile paigaldus vajab lisadetaile
  • Voolamissuund märgitud noolega ja ”IN” – ”OUT” -märkidega

Müük ja info

Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee

Toodete pildid

Tootja koduleht

http://www.asconumatics.eu

Lisateave

PDF icon 00263_saadin.pdf

Ühendus

Modulaarne seeria

Reguleerimisulatus

Vooluhulk (ANR)
6 bar rõhul

Mudel

 Hind
KM-ta

G

bar

l/min

rõhuregulaator ilma näidikuta

1/8

1/8

Mini (1)

Mini (1)

0,2 ... 3

0,5 ... 10

500

500

34200312

34200311

37,-

37,-

1/4

1/4

Mini (1)

Mini (1)

0,2 ... 3

0,5 ... 10

650

650

34200314

34200313

38,-

36,-

rõhuregulaator näidikuga

1/8

1/4

105 (1)

105 (1)

0,5 ... 8

0,5 ... 8

550

650

34225007

34225008

36,-

35,-

1/8

1/4

107

107

0,5 ... 10

0,5 ... 10

1200

1300

34204037

34204038

43,-

41,-

3/8

1/2

112

112

0,5 ... 10

0,5 ... 10

3000

5400

34203059

34203060

56,-

62,-

3/4

1

1 1/4

1 1/2

160

160

160

160

0,5 ... 16

0,5 ... 16

0,5 ... 16

0,5 ... 16

14600

20000

20000

20000

34207085

34207086

34207087

34207088

125,

131,-

305,-

287,-

Mõõtmed

A

B

C

D

34200312

34200311

74

74

40

40

45

45

62

62

34200314

34200313

74

74

40

40

45

45

62

62

34225007

34225008

90

90

41

41

42

42

69

69

34204037

34204038

104

104

42

42

42

42

79

79

34203059

34203060

125

125

55

55

66

66

95

95

34207085

34207086

34207087

34207088

182

182

182

182

90

90

90

90

90

90

90

90

133

133

133

133

Rõhuregulaator veele

Mõõt

Modulaarn seeria

Maksimaalne

sisendrõhk

Reguleerimisulatus

Maksim. vooluhulk

Kv

Mudel

Regulaator

(bar)

(bar)

m3/h

l/min

Manomeetri

Ø

Manomeetriga

0 – 10 bar

 Hind
Km-ta

Ilma

manomeetrita

 Hind
Km-ta

Standard reguleerimisulatusega

G 1/8

G 1/4

105

105

12

12

0,5 – 6

0,5 – 6

0,58

0,90

9,7

15

40

40

342 25 273

342 25 274

35,-

35,-

342 25 271

342 25 272

30,-

30,-

Madalam reguleerimisulatus (0 – 4 bar manomeeter)

G 1/8

G 1/4

105

105

12

12

0,2 – 3

0,2 – 3

0,58

0,90

9,7

15

40

40

342 25 269

342 25 270

38,-

38,-

342 25 267

342 25 268

32,-

28,-
