Ainetele (*) Vesi, õhk, õli ja inertgaasid
(*) Kontrolli ainega kontaktis olevate materjalide sobivust
Tehnilised omadused
|
Maksimaalne rõhk (PS) |
50 bar |
|
Avanemisaeg |
10 ms |
|
Sulgumisaeg |
10 ms |
|
Voolava aine temperatuur |
-10… 130 °C |
|
Maksimaalne viskoosus |
37 cSt (mm2/s) |
VOOLAVA AINEGA KONTAKTIS OLEVAD MATERJALID
Pesa Messing
Tihendid FPM
Siseosad Roostevaba teras
Hülss Messing
Ankur Roostevaba teras
Lühiskeerd (rõngas) Vask
Mähis 1)
|
ED-klassifikatsioon |
100 % |
|
Materjal |
PA (klaaskiud armeeritud) |
|
Isolatsiooniklass |
F (155 °C) |
|
Keskkonna temperatuur |
-10… 60 °C |
|
Elektriline ühendus |
Pistik DIN 43650 (kitsas) |
|
Kaitseklass |
IP65 |
|
Standard pinged AC (~) DC (=) |
24V/50 – 60Hz, 115V/50Hz , 12, 24V (+10 % -5 %) (Muudele pingetele eritellimisel) |
1) Saadaval ka UL/CSA -heakskiiduga, kõrgema isolatsiooniklassiga ja suurema temperatuuri vahemikuga.
LISAVALIKUD
Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee
l272.pdf |

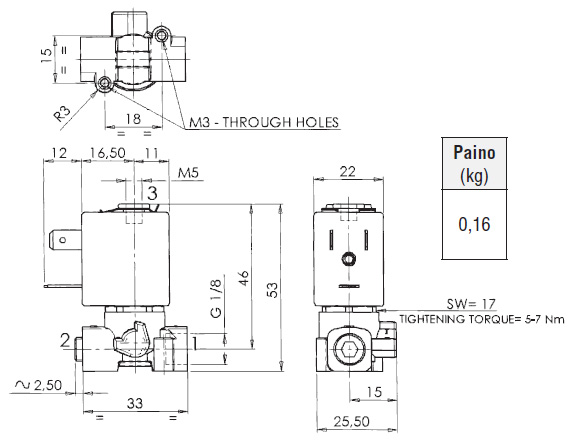

Mõõt |
Voolamisava |
Rõhuvahe (bar) |
Mähise võimsus |
Kv (m3/h) |
Mudel |
Tihendid |
|||||||
|
∆p min. |
∆p maksimaalne |
AC (VA) |
DC |
||||||||||
|
Õhk ja inertgaasid |
Vedelikud |
Tõmbel |
Hoidel |
||||||||||
|
G” |
(mm) |
AC |
DC |
AC |
DC |
VA |
VA |
W |
(W) |
||||
|
1/8 |
1,2 |
0 |
10 |
10 |
10 |
10 |
12 |
6 |
4 |
5,5 |
0,05 |

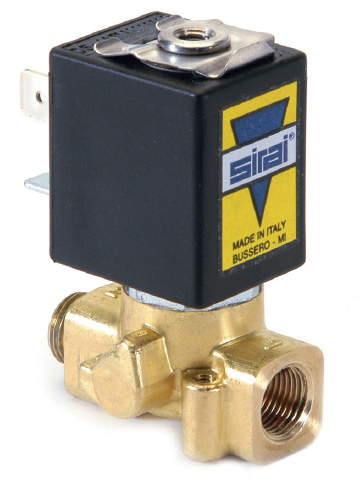

L272V03 – 1/8 |
FPM |
FPM = Fluoro-carbon elastomer
