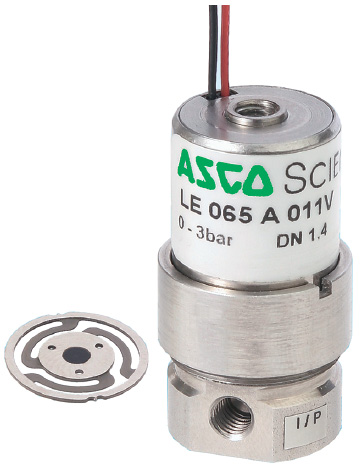

Magnetventiilid 065 ASCO

2- ja 3-tee, Normaalselt suletud/avatud, rõhuvahele 0-7 bar, kiiretoimelised

Omadused

  • Pisiventiilid meditsiinilistele analüsaatoritele, gaasianalüsaatoritele, lekketuvastusseadmetes, pihustusseadmetes
  • Ventiili kasutusaeg üle 1 miljardi tsükli inertgaasiga
  • Uus tehnoloogia vähendab hõõrdumist
  • Sobib gaasidele ja vedelikele
  • Kiire reageerimine
  • Tänu väikestele mõõtmetele lihtne integreerida seadmetesse
  • Saadaval keermesühenduse või plaadiga
  • Vaakumile 0,1 bar abs (0,6 mm ja 1 mm vooluavad)

Ainetele (*)

Gaasid ja vedelikud (filtreeritud 50 μm)

Temperatuurile (TS)

0… +60 °C

Maks. viskoosus

20 cSt (mm2/s)

Reageerimisaeg

< 10 ms (eritellimisel 2 – 3 ms)

Sisemine ruumala

≤ 350 µl (ilma ühendusteta)

Tihendid (*)

FPM (Fluoroelastomer) (2)

OOLAVA AINGA KOKKUPUUTUVAD MATERJALID
(*) Kontrolli materjalide sobivust

Pesa Roostevaba teras, AISI 303 (1.4305)
Magnetilised osad Roostevaba teras
Vedru Roostevaba teras
Hülss Roostevaba teras
Tihendid FPM
Taldrik FPM

Tehnilised andmed
Mähise klass F
Ühendus Juhtmed (PTFE); pikkus 0,35 m
Elektriturvalisus IEC 335
Kaitseklass IP40
Pingetele DC (=) :6V - 12V - 24V
Mähise võimsus 2,1W (valikuna 0,7W)


Müük ja info

Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee

Toodete pildid

Tootja koduleht

http://www.asconumatics.eu

Lisateave

PDF icon 065.pdf

Suurus

Vooluavavus

Voolutegur

kv

Rõhuvahe (bar)

Mudel

min.

Maks. (PS)

Gaasid (*)

Vedelikud (*)

Keermega

Plaatpaigaldus (3)

(mm)

(m3/h)

(l/min.)

~

=

~

=

=

=

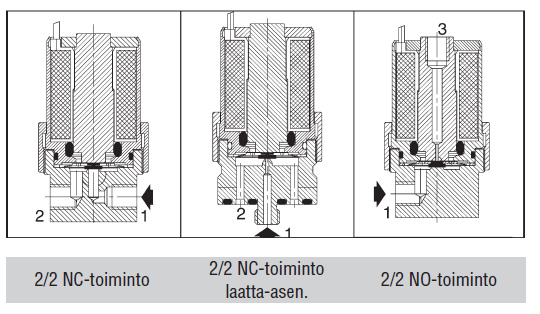

2/2 NC, normaalselt suletud

M5 (3)

0,6

1

1,4

2

0,013

0,025

0,032

0,057

0,22

0,43

0,54

0,95

0

0

0

0

–

–

–

–

7

5

3

1,5

–

–

–

–

7

5

3

1,5

L E065A001 V

L E065A002 V

L E065A003 V

L E065A004 V

L S065A001 V

L S065A002 V

L S065A003 V

L S065A004 V

2/2 NO, normaalselt avatud

M5

0,6

1

1,4

2

0,013

0,025

0,032

0,057

0,22

0,43

0,54

0,95

0

0

0

0

–

–

–

–

7

5

3

1,5

–

–

–

–

7

5

3

1,5

L E065A005 V

L E065A006 V

L E065A007 V

L E065A008 V

–

–

–

–

3/2 NC, normaalselt suletud

M5 (3)

0,6

1

1,4

2

0,013

0,025

0,032

0,057

0,22

0,43

0,54

0,95

0

0

0

0

–

–

–

–

7

5

3

1,5

–

–

–

–

7

5

3

1,5

L E065A009 V

L E065A010 V

L E065A011 V

L E065A012 V

L S065A009 V

L S065A010 V

L S065A011 V

L S065A012 V

(2) korrodeerivatele ainetele, kasuta FFPM tihendeid (küsi lisa!)
(3) väliskeere, plaatasetusega korpus
