Kasutatavad ained (*) Vesi, õhk, õli ja inertgaasid
(*) Kontrolli materjalide sobivust kasutatavale ainele
Ventiilidel on kiired reageerimisajad ja taluvad tihedat lülitamist.
Tehnilised omadused
|
Maksimaalne rõhk (PS) |
16 bar |
|
Avanemisaeg |
5 – 10 ms |
|
Sulgumisaeg |
5 – 10 ms |
|
Voolava aine temperatuur |
-10… 90 °C (NBR) 0… 130 °C (FPM) 0… 140 °C (FFPM) |
|
Maksimaalne viskoosus |
22 cSt (mm2/s) |
VOOLAVA AINEGA KONTAKTIS OLEVAD MATERJALID
Pesa Messing
Tihendid NBR, FPM või FFPM
Siseosad Messing, PEI (polythermide) ja roostevaba teras
Hülss PEI
Ankur Messing
Mähis
|
ED-klass |
100 % |
|
Materjal |
PET (polyethylene terephtalate) klaaskiudarmeeritud |
|
Isolatsiooniklass |
F (155 °C) |
|
Keskkonna temperatuur |
-10… 60 °C |
|
Elektriühendus |
Pistik DIN 46340 (väike) |
|
Kaitseklass |
IP65 |
|
Standardpinged AC (~) DC (=) |
24V/ 50Hz (+10 % -15 %) 12, 24V (+10 % -5 %) (Muudele pingetele küsi lisainfot, AC maks. 24V) |
Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee
v265.pdf |

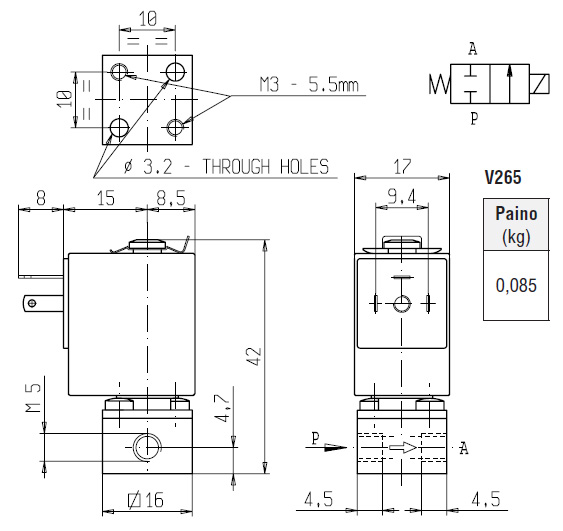

Mõõt |
Voolamisava |
Rõhkude vahe (bar) |
Mähise võimsus |
Kv (m3/h) |
Mudel |
Tihendid |
|||||||
|
∆p min. |
∆p maksimaalne |
AC (VA) |
DC |
||||||||||
|
Õhk ja inertgaasid |
Vedelikud |
Tõmbel |
Hoidel |
||||||||||
|
G" |
(mm) |
AC |
DC |
AC |
DC |
W |
|||||||
|
2-tee normaalselt AVATUD (NO) |
|||||||||||||
|
M5 |
1 |
0 |
– |
10 |
– |
10 |
– |
– |
0,04 |
V265B01 – Z031 – 1 |
NBR | ||
|
2 |
0 |
– |
3,5 |
– |
3,5 |
– |
– |
4 |
0,10 |
V265B01 – Z031A – 2 |
NO | ||
NBR = Nitrile-butylene elastomer
