Voolavatele ainetele (*) Vesi, õhk, õli ja inertgaasid
(*) Kontrolli voolava aine ja materjalide sobivust
Ventiili ankrumehanis on täielikult isoleeritud ning voolav aine saab kokku puutuda ainult korpuse ja membraaniga. Ankur on eriti väikese hõõrdumisega tänu PTFE-pinnakattele.
Tehnilised omadused
|
Maksimaalne rõhk (PS) |
2 bar |
|
Avanemisaeg |
30 ms |
|
Sulgumisaeg |
30 ms |
|
Voolava aine temperatuur |
-10… 90 °C |
|
Maksimaalne viskoosus |
37 cSt (mm2/s) |
VOOLAVA AINEGA KONTAKTIS OLEVAD MATERJALID
Pesa PPS (polyphenylene sulfi de) tugevdatud
Tihendid D132: EPDM, FPM või SBR
Mähis
|
ED-klass |
100 % |
|
Materjalid |
PET (polyethylene terephtalate) klaaskiudarmeeritud |
|
Isolatsiooniklass |
D132: F (140 °C) |
|
Ümbritsev temperatuur |
-10… 60 °C |
|
Elektriühendus |
Pistik DIN 43650 (lai) |
|
Kaitseklass |
IP65 |
|
Standardpinged AC (~) DC (=) |
24V/50Hz, 110V/50Hz (120V/60Hz), 230V/50Hz (+10 % -15 %) 12, 24V (+10 % -5 %) (Muudele pingetele küsi!) |
Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee
asco_d132.pdf |

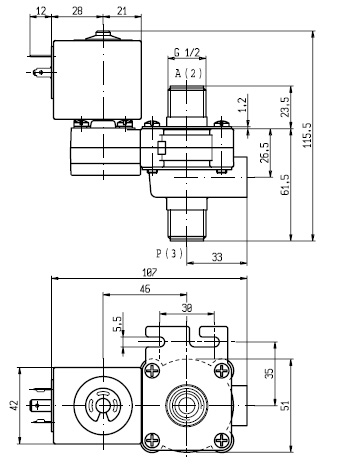

Mõõt |
Voolamisava |
Rõhkude vahele (bar) |
Mähise võimsus |
Kv (m3/h) |
Mudel |
Tihendid |
|||||||
|
∆p min. |
∆p maks. |
AC (VA) |
DC |
||||||||||
|
Õhk ja inert- gaasid |
Vedelikud |
Tõmbel |
Hoidel |
||||||||||
|
G" |
(mm) |
AC |
DC |
AC |
DC |
(W) |
|||||||
|
2-tee normaalselt suletud (NC) |
|||||||||||||
|
1/2 |
9 |
0 |
1,6 |
0,25 |
1,6 |
0,25 |
44 |
24 |
13 |
1,6 |
D132A20 – 1/2 D132D20 – 1/2 D132V20 – 1/2 |
SBR EPDM FPM |
|
