Magnetventiilid 202 ASCO

2-tee, proportsionaalne, 1/8"-3/8", rõhuvahele -1-16 bar

Omadused

  • Magnetventiilid vastavad kõigile nõutavatele EU direktiividele
  • Suhteline juhtsignaal võrreldes vooluhulgaga
  • Ventiilid ei vaja minimaalrõhku avanemiseks
  • Paigaldusasend ei ole piiratud

Voolavatele ainetele (*)

Õhk, inertgaasid, vesi, õli

Maks. viskoosus

1/8": 50 cSt (mm²/s)

1/4"-3/8": 21 cSt (mm²/s)

Temperatuurile (TS)

1/8": 0… 50 °C

1/4"-3/8": -10… +90 °C

Tiivisteet (*)

FPM (fluorelastomer / viton)

VOOLAVA AINEGA KONTAKTIS OLEVAD MATERJALID
(*) Kontrolli materjalide sobivust voolava ainega

Messingpesa
Pesa Messing
Ankrutorui Roostevaba teras
Ankkur Roostevaba teras
Vedrud Roostevaba teras
Juhtrõngas PTFE (teflon)
Hülss Messing
Tihendid FPM
Ventiilitaldrik FPM

Happekindel teraspesa
Pesa AISI 303 SS
Ankrutoru Roostevaba teras
Ankur Roostevaba teras
Vedrud Roostevaba teras
Juhtrõngas PTFE (teflon)
Hülss Roostevaba teras
Tihendid FPM
Ventiilitaldrik FPM

ELEKTRILISED NÄITAJAD
Mähise isolatsiooniklass F
Ühendus Pistik PG9 1/4"-3/8": Pistik PG11
Elektriturvalisus IEC 335
Kaitseklass IP65
Standardpinged DC (=): 24 V
Kasutusvool 100 – 450 mA 1/4"-3/8": 100-500 mA
Juhtpinge 0 – 24 VDC
24 VDC impulsi laius moduleeritud (300 Hz)

Voolamise reguleerimisomadused (1) Hüsterees < 5 %, korduvus < 3 %, tundlikus < 2 %

Müük ja info

Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee

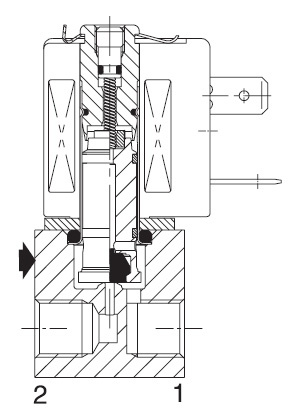

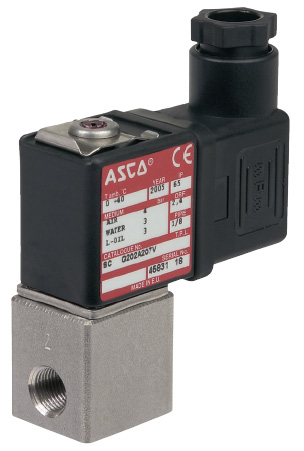

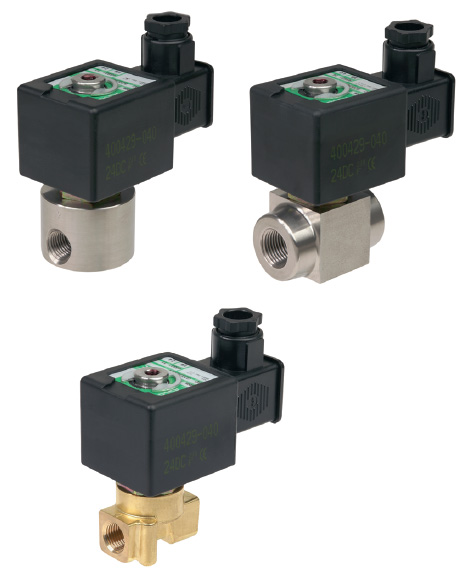

Toodete pildid

202
202_2 202_1

Tootja koduleht

http://www.asconumatics.eu

Lisateave

PDF icon 202_proportional.pdf

Mõõt

Voolamisava

Voolutegur Kv

Rõhkudevahele (bar)

Mudel

(~ / =)

min.

Maksimaalne (PS)

Alarõhk (*)

Õhk (*)

Vesi (*)

Õli (*)

R”

(mm)

(m3/h)

(l/min.)

=

=

=

=

Messingpesa, FPM-tihendid

1/8

1,2

1,6

2,4

3,2

0,05

0,07

0,13

0,18

0,7

1,1

2,2

2,9

0

0

0

0

1

1

1

1

8

6

4

2.5

5

4

3

2.5

5

4

3

2.5

SC G202A201 V

SC G202A202 V

SC G202A203 V

SC G202A204 V

Roostevabast trerasest pesa, FPM-tihendid

1/8

1,2

1,6

2,4

3,2

0,05

0,07

0,13

0,18

0,7

1,1

2,2

2,9

0

0

0

0

1

1

1

1

8

6

4

2.5

5

4

3

2.5

5

4

3

2.5

SC G202A205 V

SC G202A206 V

SC G202A207 V

SC G202A208 V

Mõõt

Voolamis­ava

Voolutegur

Kv

Rõhkudevahe (bar)

Mudel

Valikmaterjalid

min.

Maks. (PS)

EPDM

CR

PFTE

Alarõhk

Õhk, vesi,

õli (*)

Messing

 Hind
Km-ta

Roostevaba teras

 Hind
KM-ta

(mm)

(m3/h)

(l/min.)

=

=

Õhk/Gaas

Vedelikud

Õhk/Gaas

Vedelikud

NC, NORMAALSELT SULETUD

1/4

G

1,2

0,05

0,8

0

1

16

SC G202A001 V

SC G202A051 V

 238,-

–

–

E

J

T

NPT

–

–

SC B202A011 V

SC B202A061 V

 292,-

E

J

T

G

2,4

0,12

2

0

1

8

SC G202A002 V

SC G202A052 V

 204,-

–

–

E

J

T

NPT

–

–

SC B202A012 V

SC B202A062 V

 292,-

E

J

T

G

3,2

0,24

4,0

0

1

4

SC G202A003 V

SC G202A053 V

 217,-

–

E

J

T

NPT

–

–

SC B202A013 V

SC B202A063 V

 282,-

E

J

T

G

4,0

0,42

7,0

0

1

2,5

SC G202A004 V

SC G202A054 V

 231,-

–

E

J

T

NPT

–

SC B202A014 V

SC B202A064 V

 292,-

E

J

T

G

5,6

0,72

12,0

0

1

1,4

SC G202A006 V

SC G202A056 V

 246,-

–

E

J

T

NPT

–

SC B202A016 V

SC B202A066 V

 292,-

E

J

T

G

7,1

0,90

15,0

0

1

1

SC G202A007 V

SC G202A057 V

 246,-

–

E

J

T

NPT

SC B202A017 V

SC B202A067 V

 310,-

E

J

T

3/8

Rp

3,2

0,24

4,0

0

1

4

SC E202A023 V

SC E202A073 V

 278,-

–

–

E

J

T

NPT

–

–

SC B202A033 V

SC B202A083 V

 362,-

E

J

T

Rp

4,0

0,42

7,0

0

1

2,5

SC E202A024 V

SC E202A074 V

 261,-

–

–

E

J

T

NPT

–

–

SC B202A034 V

SC B202A084 V

 362,-

E

J

T

Rp

5,6

0,72

12,0

0

1

1,4

SC E202A026 V

SC E202A076 V

 278,-

–

–

E

J

T

NPT

–

–

SC B202A036 V

SC B202A086 V

 326,-

E

J

T

Rp

7,1

0,90

15,0

0

1

1

SC E202A027 V

SC E202A077 V

 270,-

–

–

E

J

T

NPT

–

–

SC B202A037 V

SC B202A087 V

 347,-

E

J

T

(1) Protsent maksimaalsest väärtusest 24 V DC, P.W.M., 400 Hz sisendpinge, standard ΔP
