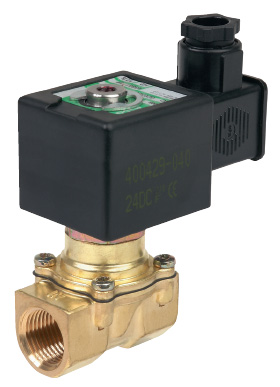

Magnetventiilid 203 ASCO

2-tee, 3/8"-1/2", proportsionaalne, Normaalselt suletud, rõhkude vahele 0,3-10 bar

Omadused

  • Magnetventiilid vastavad kõigile nõutavatele EU-direktiividele
  • Ventiilid on loodud rõhukõikumiste minimiseerimiseks, hüdrauliliste löökide kaitsmiseks ja kindlustavad vaikse sulgumise.

Voolavad ained (*)

Vesi, õli

Maksimaalne viskoosus

40 cSt (mm2/s)

Temperatuurile (TS) 1)

-10… 90 °C

Tihendid (*)

NBR (nitrile / buna-n)

VOOLAVA AINEGA KONTAKTIS OLEVAD MATERJALID
(*) Kontrolli materjalide sobivust kasutatavale ainele

Pesa Messing
Ankrutoru Roostevaba teras
Ankur Roostevaba teras
Vedrud Roostevaba teras
Juhtrõngas PTFE (teflon)
Tihendid NBR
Ventiilitaldrik NBR

ELEKTRILISED OMADUSED
Mähise isolatsiooniklass F
Elektriühendus Pistik PG11
Elektriturvalisus VDE 0580
Kaitseklass IP65
Standardpinge DC (=): 24 V
Voolutugevus 100 - 500 mA

Valikuvariante

  • Ventiile saab NBR (nitrile-buna-n), EPDM (ethylene-propylene), CR (chloroprene/ neoprene) ja PTFE (teflon)  tihendite ja membraanidega.
  • Plahvatuskaitstuna
  • Suhtelise elektroonilise juhtimisega (E908A001)
  • Juhtploki omadused:
    • juhtsignaalid: analoog 0 – 10 VDC, 0 – 20 mA või 4 – 20 mA
    • reguleeritav mähise vool (= voolamiskiirus) nõutud juhtsignaalidel
    • reguleeritav sagedus
    • väljundvool ei sõltu mähise takistusest ja kasutuspinge kõikumisest
    • IP65 kaitseklassiga

Juhtpinge 0 – 24 VDC
24 VDC pulsi laius moduleeritud (300 Hz)

Voolamise reguleeritavus (³) Hüsterees < 7,5 %, korduvus < 3 %, tundlikus < 2 %

Müük ja info

Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee

Toodete pildid

Tootja koduleht

http://www.asconumatics.eu

Lisateave

PDF icon 203_proportional.pdf

Mõõt

Voolamis­ava

Voolamistegur

Kv

Rõhkude vahe
(bar)

Mudel

min.

Maksimaalne (PS)

Vesi (*)

Õli (*)

R”

(mm)

(m3/h)

(l/min.)

=

=

3/8

1/2

12,5

12,5

2,1

2,1

35

35

0,3

0,3

10

10

10

10

SC G203B001

SC G203B002

(1) Rikkeid võib esineda vedelike tahkumisel.
(2) Muudele pingetele küsi lisainfot
(3) Protsent maksimaalväärtusest 24 V DC, P.W.M., 300 Hz sisendpinge, standard ΔP.
