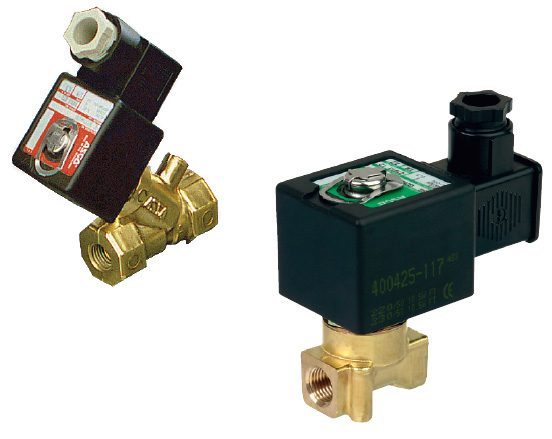

Magnetventiilid 262 ja 030 ASCO

2-tee, 1/4"-1/2", Normaalselt suletud, Vaakumile

Omadused

  • Magnetventiilid vastavad kõigile EU esitatud direktiividele
  • Suure vaakumi ventiilide valmistamisel kasutatakse erimetalle ja tehnoloogijaid molekulide saastumise vältimiseks
  • Vaakumventiilid on massspektromeetril testitud
  • Ventiilid ei vaja minimaalset rõhku avamiseks ning sobivad tööks madala, keskmise või suure vaakumi korral
  • Tihe sulgumine
  • Paigaldusasend vabalt valitav

Ainetele (*)

Õhk, inertgaasid

Rõhuvahe

1 bar absoluutset [1 bar = 100 kPa]

Temperatuurile (TS)

-20… +90 °C

Reageerimisaeg

5 – 40 ms

Tihendid (*)

NBR (nitrile/buna-n)

FPM (fluorelastomer/viton)

KASUTATAVA AINEGA KOKKUPUUTUVAD MATERJALID
(*) Kontrolli, et aine sobib materjalidega

Pesa Messing
Ankrutoru Roostevaba teras
Ankur Roostevaba teras
Vedrud Roostevaba teras
Tihendid NBR või FPM
Ventiilitaldrik NBR või FPM
Hülss Messing
Lühiskeerd Vask

TEHNILISED NÄITAJAD
Mähise klass F
Ühendus Pistik PG11
Elektriturvalisus IEC 335
Kaitseklass IP65

Tööpinged AC (~): 24 V - 115 V - 230 V / 50 Hz
(Mudele pingetele ja 60 Hz sagedusele saab tellimisel)

Valikuvõimalused

  • IP67 kaitseklass
  • Plahvatusohtlikesse tingimustesse
  • UL- ja CSA-tingimustele vastavad
  • Käsijuhtimisega

Müük ja info

Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee

Toodete pildid

Tootja koduleht

http://www.asconumatics.eu

Lisateave

PDF icon 262_vacuum.pdfPDF icon 030_vacuum.pdf

Suurus

Voolamisava

Voolutegur

Kv

Maks. rõhuvahe
vaakumi piirkonnas (PS)

Mudel

Õhk (*)

R”

(mm)

(m3/h)

(l/min.)

mbar (Torr)

Väikese vaakumi piirkond 25 Torr, NBR tihendus

1/4

7,1

0,82

13,7

33,3 (25)

SC G262C090

Keskmise vaakumi piirkond 10-3 Torr, NBR tihendus

1/4

7,1

0,82

13,7

1,33 . 10-3 (10-3)

SC G262C090 VM

Suure vaakumi piirkond 10-6 Torr, FPM tihendus

1/4

7,1

0,82

13,7

1,33 . 10-6 (10-6)

SC G262C090 VH

Väikese vaakumi piirkond 25 Torr, NBR tihendus

3/8

1/2

9

11

1,5

2,4

25

40

33,3 (25)

33,3 (25)

SC E030B013

SC E030A017

Keskmine vaakumi piirkond 10-3 Torr, NBR tihendus

3/8

1/2

9

11

1,5

2,4

25

40

1,33 . 10-3 (10-3)

1,33 . 10-3 (10-3)

SC E030B013 VM

SC E030A017 VM

Suure vaakumi piirkond 10-6 Torr, FPM tihendus

3/8

1/2

9

11

1,5

2,4

25

40

1,33 . 10-6 (10-6)

1,33 . 10-6 (10-6)

SC E030B013 VH

SC E030A017 VH
